Зажимы для троса 54 мм вантовой канатной системы

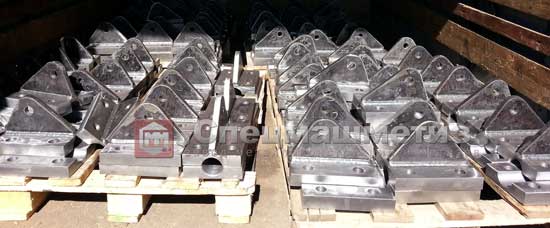

Третья партия зажимов для троса диаметром 54 мм в количестве 96 комплектов отгружена. Тем самым завод Спецмашметиз завершил изготовление заказа на 288 комплектов вантовых зажимов.
Заказ поступил на предприятие 29.03.2016, после чего была проведена подготовка производства и запущено изготовление. Общий срок составил 30 рабочих дней.
Зажимы для троса представляют собой сварную сборочную единицу, состоящую из двух половин 220х160х38 мм с канавкой полукруглой формы радиуса 28 мм. К одной из обжимных частей приварена деталь крепления вантовой оттяжки. Стяжка прижима производится четырьмя болтами М24 класса прочности не ниже 8.8. Перед отправкой заказчику все прижимы прошли антикоррозионную обработку путем термодиффузионного цинкования слоем более 40 мкм с последующим поверхностным алюминиевым напылением.

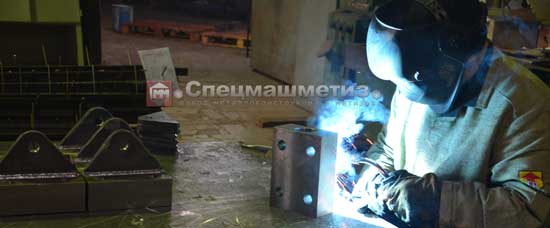

Изготовление стяжных частей зажима выполнено путем разрезки единого монолитного фрезерованного бруска 220х160х76 мм из легированной стали с последующей фрезеровкой плоскостей разреза. Разрезка выполнена после сварочной операции, строго по оси отверстия диаметром 56 мм. Сварка выполнена с полным проваром шва. Сварной тавровый шов Т14 выполнен с усилением катетом 9-11 мм, что позволит выдерживать высокие нагрузки более 25 тонн.
Фрезерная, сверлильная обработка деталей зажима для троса
Подготовка деталей на сварку выполнено в механообрабатывающем цеху завода Спецмашметиз. Заготовки зажима для троса выполнены фрезеровкой всех граней правильного параллелепипеда 220х160х76 мм. Перед приваркой платин крепления тросовой оттяжки к прижиму все платстины прошли подготовку путем разделки кромки на фрезерном станке.
Сверлильные работы выполнены на мощных радиально сверлильных станках 2А544Ф1 и WAR 50/1. Глубина сверления диаметром 56 мм составила 220 мм насквозь. При этом отверстия выполнены без смещения оси от центра зажима.
Сверловка отверстий для стяжных болтов зажима выполнено на радиально сверлильных станках ГС545 и 2532Л.
Раскрой листа 80 мм на заготовку
Исходной заготовкой зажимов был листовой легированный прокат толщиной 80 мм. Раскрой листа выполнен на машине термической резки с ЧПУ с последующей разделкой полос на заготовки летночнопильным станком.
