Жаростойкий крепеж высокого давления по ГОСТ 20700-75, ASME SA-193/SA-193M от завода Спецмашметиз

Завод Спецмашметиз производит жаростойкий крепеж для нефтехимических производств, для котлов и турбин ТЭЦ, в частности из сталей 25Х1МФ, 30ХМА, 20Х13, 20Х1М1Ф1ТР:

• Шпильки М30-М100 по ГОСТ 9066-75, ОСТ 26-2040-96

• Шпильки М12-М56 по ГОСТ 10494-75 и ГОСТ 11447-80
• Шпильки 1"-4" по ASME B 16.5-2013, ASME SA-193/SA-193M

• Шпильки М30-М100 по ASME B 16.5-2013, ASME SA-193/SA-193M
• Шпильки нестандартные по чертежам Заказчика

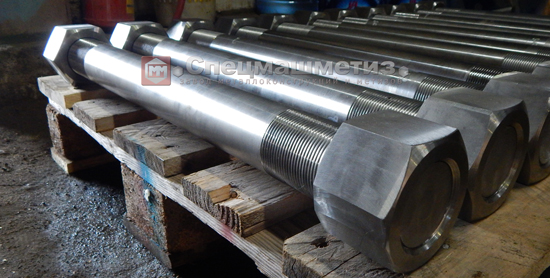

• Болты М20-М72 по ГОСТам и чертежам Заказчика

• Гайки М30-М110 по ГОСТам и чертежам Заказчика


Партии запуска - от нескольких десятков штук. Средний срок изготовления продукции составляет 25-35 рабочих дней, а при наличии сырья и оснастки может быть сокращен до 10-15 дней.

Особенности применения жаропрочных шпилек

Жаропрочный крепеж должен обеспечивать прочностные свойства при высоких температурах эксплуатации. В частности ГОСТ 20700-75 разрешает использование шпилек из сталей 30ХМА и 20Х13 до +450°С, шпилек из 25Х1МФ - до +510°С, шпилек из 20Х1М1Ф1БР (ЭП44) - до +580°С. Механические свойства определены ГОСТ 20700-75 для каждой марки стали, применяемой для крепежа фланцевых соединений.

Важное условие применения жаропрочных шпилек - температура отпуска должна быть выше на 100°С температуры эксплуатации (температура среды или расчетная температура металла шпильки). Это необходимо для гарантированной герметичности фланцевого соединения путем исключения отпуска металла шпилек при эксплуатационной температуре. Технология термообработки завода Спецмашметиз обеспечивает запас по температуре отпуска с одновременным запасом прочности, ударной вязкости и пластичности металла.

Применение жаропрочных сталей и инновационная термообработка по технологии УФНЗС обеспечивает надежную эксплуатацию шпилек ГОСТ 10494-80, ГОСТ 11447-80 завода Спецмашметиз на сосудах и аппаратах, работающих под давлением от 10 МПа до 100 МПа (до 1000 атмосфер) при температурах -50°С до +510ºС.

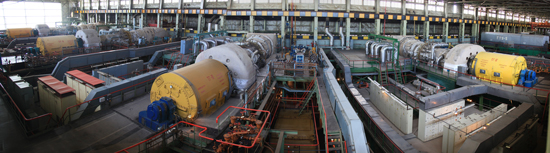

Теплостойкие шпильки ГОСТ 9066-75, ОСТ 26-2040-96 завода Спецмашметиз могут применяться для фланцевых и анкерных соединений паропроводов, водогрейных котлов, паровых турбин, теплообменников и других аппаратов, работающих при давлениях до 100 атмосфер (10 МПа) и температурах среды до +580°С.

Шпильки жаропрочные для высоких температур по стандартам ASME SA-193/SA-193M, ASTM A193/A193M

Завод Спецмашметиз производит жаропрочные шпильки по иностранным стандартам. Американские стандарты ASME SA-193/SA-193M, ASTM A193/A193M-12b определяют технические условия для крепежа из легированных и нержавеющих сталей, применяемых для фланцевых соединений аппаратов высокого давления при высоких температурах.

Наиболее применяемые марки ASME SA-193 Grade B7 (SA-193 Gr.B7), SA-193 Grade B7M (SA-193 Gr.B7M), SA-193 Grade B16 (SA-193 Gr.B16), ASTM A193 Grade B7 (A193 Gr.B7), A193 Grade B16 (A193 Gr.B16) относятся к ферритным сталям в улучшенном (термообработанном) состоянии. Химический состав, механические свойства, допускаемые температуры применения определены станадртами ASME.

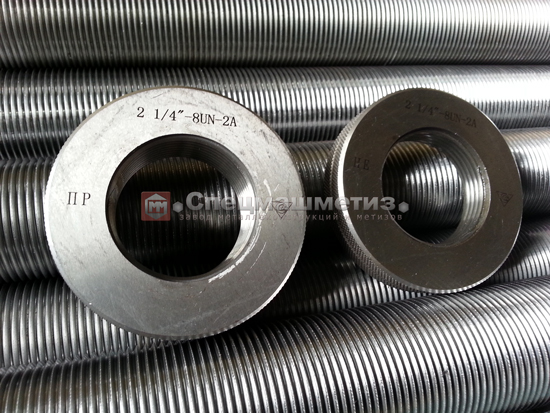

При заказе дюймовых шпилек диаметром 1" и менее применяются резьбы с крупным шагом UNC по ASME B1.1-2003. Для шпилек 1 1/8" и более применяются резьбы серии 8-UN (восемь ниток на дюйм) по ASME B1.1-2003. Метрические шпильки изготавливаются с крупными шагами резьбы по ASME B1.13M-2005.
