Болты с отверстиями второго и третьего исполнений

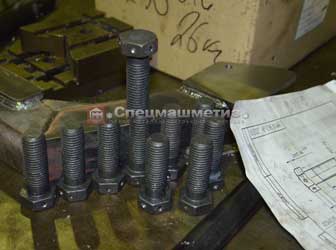

Завод металлоконструкций и метизов Спецмашметиз производит болты с отверстиями размеров М10-М42:

• исполнение 2 (с отверстием под шплинт)
• исполнение 3 (с отверстиями под проволоку)
• нестандартные исполнения отверстий

Примеры условного обозначения болтов с отверстиями:

Болт 2М20х100.58 ГОСТ 7798-70 - болт М20 по ГОСТ 7798-70 (с нормальной шестигранной головкой) исполнения 2 (с отверстием в стержне под шплинт) длиной стержня 100 мм класса прочности 5.8;

Болт 3М24х160.109.40Х ГОСТ 7796-70 - болт М24 по ГОСТ 7796-70 (с уменьшенной шестигранной головкой) исполнения 3 (с отверстиями в головке под контровочную проволоку) длиной стержня 160 мм класса прочности 10.9 (высокопрочный) из стали 40Х.

Сортамент болтов с отверстиями

Сортамент болтов 2-го и 3-го исполнений определен стандартами и чертежами:

Эксплуатационные свойства болтов определяются сталью, принятой производителем, и технологией термообработки этих болтов.

На заводе Спецмашметиз освоено производство четырех основных типов специальных болтов: высокопрочный классов прочности 10.9, 12.9, 8.8 (40Х, 40ХН2МА); нержавеющий (20Х13, 12Х18Н10Т), жаростойкий (25Х1МФ) и хладостойкий классов 5.6, 6.6, 10.9 для северных климатических условий (09Г2С, 40Х). Все болты могут быть изготовлены с отверстиями в исполнении 2М (с отверстием под шплинт в стержне) или 3М (с отверстиями под контровочную проволоку в головке).

Также выпускаем болты с отверстиями широко распространенных классов прочности 4.8 и 5.8, используя в качестве заготовок стандартные болты от крупных производителей. Кроме того, мы производим шпильки, хомуты, стремянки и прочие резьбовые детали с отверстиями под шплинт.

Технические требования на нестандартные болты определяются чертежами Заказчика или чертежами СММ, разрабатываемыми по ТЗ Заказчика нашими конструкторами.

Применение болтов с отверстиями

Для всех узлов машин и механизмов, испытывающих вибрационные воздействия, у разработчиков актуальна задача защиты крепежного соединения от развинчивания. Применение отверстий - один из методов стопорения резьбовых соединений от самопроизвольного раскручивания.

Существует много других способов. Например, очень широко распространено использование пружинных шайб, которые также называют гроверами. В некоторых конструкциях применяются многолапчатые шайбы, которые фиксируют гайку отгибаемыми лапками.

Достаточную надежность даёт применение контргайки, когда после закручивания первой гайки она контрится сверху второй гайкой. Также широкое распространение имеют самостопорящиеся гайки с нейлоновыми или металлическими вставками.

В мировой практике также применяются специальные герметики, наносимые на резьбу до сборки.

Каждый из вариантов стопорения имеет свои преимущества и недостатки. Решение о выборе метода фиксации резьбового соединения принимает конструктор.

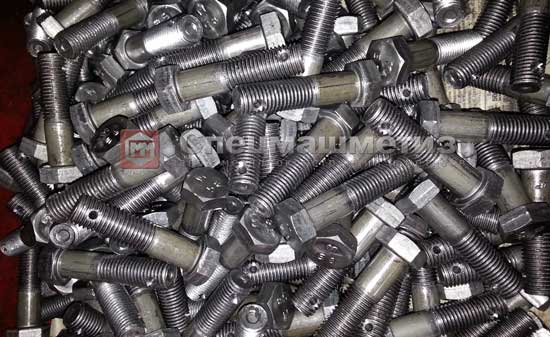

Болты 2М с отверстиями под шплинт в стержне

Конструктивно исполнение 2 подразумевает диаметральное отверстие в резьбовом участке стержня болта. Для таких соединений применяются специальные корончатые и прорезные гайки. Например, по ГОСТ 5918-73 или ГОСТ 5919-73. Такие гайки на одном торце имеют три диаметральных прорези.

При затяжке крепежного соединения одна из прорезей гайки совмещается с отверстием в стержне болта, после чего отверстие шплинтуют - вставляют шплинт и отгибают его усики по грани гайки. Таким образом, исключается самопроизвольный поворот гайки относительно болта.

Недостатком метода являются сложность массового изготовления болтов и корончатых гаек. Тем не менее, простота и надежность конструкции оправдывают применение шплинтовки крепежа в некоторых отраслях машиностроения. В частности такие соединения применяются в железнодорожной технике, сельскохозяйственной технике и тракторостроении.

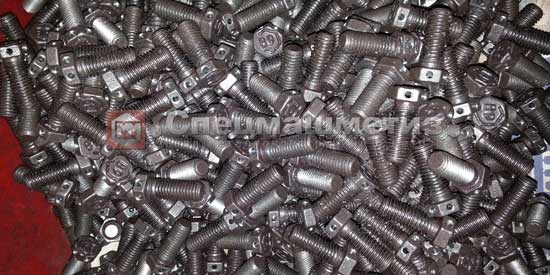

Болты 3М с отверстиями в головке под контровочную проволоку

Болт исполнения 3 имеет два пересекающихся диаметральных отверстия в головке болта. Применяются такие болты, когда необходимо зафиксировать болт от самопроизвольного проворачивания в отверстии после его затяжки. Через одно из двух отверстий в головке продевается контровочная проволока, которой фиксируют положение болта относительно прилегающих элементов конструкции.

Болты исполнения 3 также выпускаются малыми и средними сериями. Болты исполнения 3 менее востребованы, чем болты 2-го исполнения. Но они также находят применение в технике.
