Болты фундаментные ГОСТ 24379.1-2012 (ГОСТ 24379.1-80)
Завод металлоконструкций и метизов Спецмашметиз более 12 лет производит фундаментные болты М12, М16, М20, М24, М30, М36, М42, М48, М52, М56, М64, М72, М80 и М90 всех типов по ГОСТ 24379.1-2012 и нестандартных размеров по чертежам. По заказу выполняется термодиффузионное, горячее или гальваническое цинкование фундаментных болтов.
С учетом СНиП 2.09.03-85 рекомендуем заказывать готовые анкерные блоки заводского исполнения на производстве Спецмашметиз. Это существенно упрощает производство фундаментных работ на стройке.
Как правило, болты фундаментные изготавливаются из стального горячекатанного проката по ГОСТ 2590-2006 (ГОСТ 2590-88) марок 09Г2С-6, Ст3 или 20. При повышенных требованиях Заказчика к внешнему виду шпилек, завод Спецмашметиз изготавливает фундаментные болты из калиброванной стали по ГОСТ 7417-75.
Возможно изготовление из иных сталей, в том числе высокопрочных. Например, из стали 40Х с термообработкой на классы прочности 6.6, 8.8 или 10.9 по ГОСТ Р ИСО 898-1-2011 (ГОСТ 1759.4-87, ГОСТ Р 52627-2006).
Восемь причин купить фундаментные болты на заводе Спецмашметиз
Дешево. Привлекательная цена фундаментных болтов гарантирована маркетологами Спецмашметиза. Найдете дешевле - мы готовы обсудить и снизить цену. Для партий от 300 шт предоставляется договорная скидка.
Качественно. Болты фундаментные от Спецмашметиза лидируют по качеству по отзывам всех клиентов. Резьба шпилек контролируется калибрами 8g или 6g.
Быстро. Наличие запаса металла на складе и станочного парка позволяет производить до 500 болтов в день.
Законно. Продукция сопровождается паспортами качества, соответствующими требованиям ГОСТов и СНИПов. Завод Спецмашметиз сертфицирован по ГОСТ Р на серийный выпуск фундаментных болтов, Система качества сертифицирована по ИСО 9001-2008.
Надежно. Партионный учет металлопроката гарантирует соответствие марки стали и свойств болтов проектной документации Заказчика.

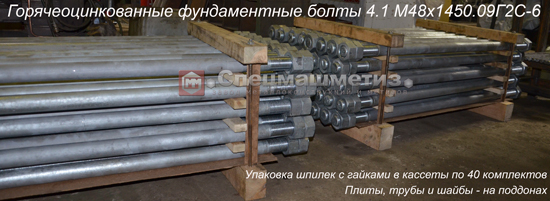

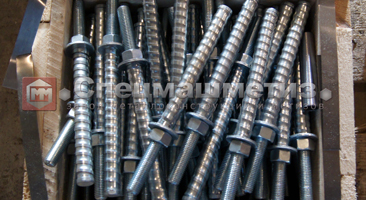

Удобно. Возможность оперативной доставки заказа на объект строительства транспортом Спецмашметиза. Упаковка шпилек с навинченными гайками в кассеты обеспечивает удобство транспортировки, уменьшает вероятность повреждения резьбы.
Технологично. Соблюдение допусков резьбы и наличие фасок гарантируют собираемость шпильки с гайками.
Долговечно. Применение термодиффузионного цинкования фундаментных болтов обеспечивает многолетнюю защиту от коррозии. Антикоррозионная обработка слоем цинка до 40 мкм выполняется по заявке Заказчика. В 2016 году завод Спецмашметиз наладил производство горячеоцинкованных фундаментных болтов с толщиной цинкового покрытия до 200 мкм. Подробнее
Если перечисленных выше причин недостаточно, при переговорах можно согласовать иные мотивы размещения заказа на нашем производстве.

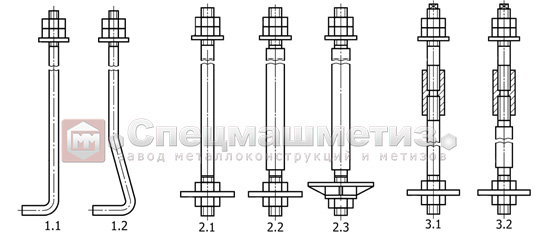

Типы и исполнения анкерных болтов, выпускаемых на заводе Спецмашметиз
- Тип. 1.1. Болты фундаментные изогнутые М12-М48 из сталей 09Г2С, Ст3, 20
- Тип. 1.2. Болты фундаментные изогнутые М12-М48 из сталей 09Г2С, Ст3, 20
- Тип. 2.1. Болты фундаментные с плитой М16-М48 из сталей 09Г2С, Ст3, 20
- Тип. 2.2. Болты фундаментные с плитой М56-М90 из сталей 09Г2С, Ст3, 20
- Тип. 2.3. Болты фундаментные с плитой М56-М90 из сталей 09Г2С, Ст3, 20
- Тип. 3.1. Болты фундаментные составные М24-М48 из сталей 09Г2С, Ст3, 20
- Тип. 3.2. Болты фундаментные составные М56-М90 из сталей 09Г2С, Ст3, 20
- Тип. 4.1. Болты фундаментные съемные М24-М64 из сталей 09Г2С, Ст3, 20
- Тип. 4.3. Болты фундаментные съемные М56-М90 из сталей 09Г2С, Ст3, 20
- Тип. 5. Болты фундаментные прямые М12-М48 из сталей 09Г2С, Ст3, 20
- Тип. 6.1. Болты с коническим концом М12-М48 из сталей 09Г2С, Ст3, 20
- Тип. 6.2. Болты с коническим концом М12-М48 из сталей 09Г2С, Ст3, 20
- Тип. 6.3. Болты с коническим концом М12-М48 из сталей 09Г2С, Ст3, 20
* возможно изготовление из иных марок стали, например из 40Х.
Примеры условного обозначения фундаментных болтов

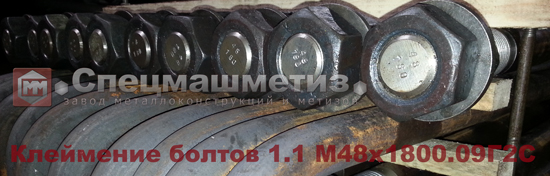

Болт 1.1 М20х900.09Г2С-6 ГОСТ Р 24379.1-2012 - болт М20 по ГОСТ Р 24379.1-2012 типа 1 исполнения 1 длиной стержня 900 мм из стали 09Г2С категории 6;
Болт 2.1 М36х1250 ГОСТ Р 24379.1-2012 - болт М36 по ГОСТ Р 24379.1-2012 типа 2 исполнения 1 длиной стержня 1250 мм из стали по выбору производителя (Ст 3 или 09Г2С);
Шпилька 3 М30х1000.09Г2С-6 ГОСТ Р 24379.1-2012 - шпилька типа 3 по ГОСТ Р 24379.1-2012 из стали 09Г2С категории 6 (в составе болта типа 2 исполнения 1 длиной стержня 1000 мм). Такое обозначение применяется, когда в заказе требуется только шпилька фундаментного болта без гаек, шайб и анкерной арматуры. Цифра перед диаметром резьбы обозначает номер позиции шпильки по ГОСТ (не тип болта).
Типы и применение анкерных фундаментных болтов
Болты фундаментные ГОСТ 24379.1-2012 (взамен ГОСТ 24379.1-80) широко применяются в строительстве для крепления колонн зданий, мачт, вышек, технологических аппаратов и других металлоконструкций в ветикальном положении. Также фундаментные болты применяют в монтажных работах для фиксации оборудования относительно пола цехов.
По способу установки болты анкерные разделяют на устанавливаемые до бетонирования фундаментов и устанавливаемые на готовые фундаменты в колодцы или скважины.
По условиям эксплуатации различают расчетные и конструктивные болты. К расчетным болтам ГОСТ 24379.1-2012 (взамен ГОСТ 24379.1-80) и СНиП 2.09.03-85 предъявляют более высокие требования по механическим свойствам, чем к конструктивным болтам.
Расчетные болты воспринимают нагрузки, возникающие при эксплуатации строительных конструкций или при работе оборудования. Например, мачты и вышки подвержены ветровым нагрузкам, которые через опорные лапы распределяются на фундаментные болты.
Конструктивные болты главным образом предназначены для рихтовки во время монтажа и для исключения случайных смещений оборудования и конструкций во время эксплуатации. К конструктивным относятся фундаментные болты, предусматриваемые для крепления строительных конструкций и оборудования, устойчивость которых от опрокидывания или сдвига обеспечивается собственной массой. Например, к конструктивным можно отнести фундаментные болты станков, не подверженных вибрациям.
Монтаж анкерных болтов, устанавливаемых до бетонирования фундамента
Установка в проектное положение анкерных болтов, закрепляемых непосредственным взаимодействием элементов болта с бетоном, производится строителями на этапе сборки и сварки каркасов фундаментов (до бетонирования). К таким фундаментным болтам относятся типы 1.1, 2.1, 2.2, 2.3, 3.1, 3.2 по ГОСТ 24379.1-2012.
Болты изогнутые (тип 1.1), болты с анкерными плитами (типы 2.1, 2.2, 2.3, 3.1, 3.2), а также анкерная арматура съемных болтов (типы 4.1, 4.3) должны устанавливаться в фундамент до бетонирования на специальных кондукторах, строго фиксирующих и обеспечивающих проектное положение болтов и анкерной арматуры при бетонировании фундамента. Рекомендуется применять съемные кондукторы. Также СНиП 2.09.03-85 рекомендует объединять болты в анкерные блоки.
Болты изогнутые (тип 1.1) предназначаются для крепления конструкций и оборудования в случаях, когда высота фундамента не лимитирована глубиной заделки болтов в бетон. Глубина заделки зависит от класса бетона, марки стали болтов и нагрузок на болт. Например, СНиП 2.09.03-85 определяет для изогнутых болтов минимальную глубину заделки 25d в бетоне класса В12,5.
Болты с анкерной плитой (типы 2.1, 2.2, 2.3), имеющие меньшую глубину заделки по сравнению с болтами изогнутыми, рекомендуется применять в тех случаях, когда высота фундамента ограничена и определяется глубиной заделки болтов в бетон.
При монтаже составных болтов (типы 3.1, 3.2) нижнюю шпильку с анкерной плитой и муфтой, прихваченной на сварку к шпильке, устанавливают до бетонирования фундамента. Верхний торец муфты выставляется по границе заливки бетона. После установки оборудования верхнюю шпильку через отверстия в опорных частях ввертывают в муфту на всю длину резьбы и прихватывают сваркой к муфте. Болты составные применяются в случаях установки оборудования методом поворота или надвижки (например, при монтаже вертикальных цилиндрических аппаратов химической, нефтеперерабатывающей и газовой промышленности).
Для точности межосевых расстояний между фундаментными болтами, устанавливаемыми до бетонирования, применяют готовые анкерные блоки заводского исполнения. Анкерные блоки представляют собой единую металлоконструкцию из нескольких фундаментных болтов, связанных арматурой или иным профилем. Использование готовых блоков, изготовленных в заводских условиях, существенно упрощает монтажные работы на стройке.Монтаж анкерных болтов, устанавливаемых в колодцы, скважины или анкерную арматуру готовых фундаментов

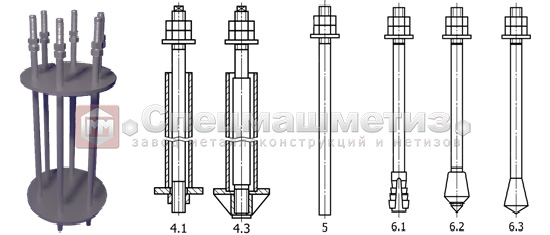

К анкерным болтам, устанавливаемым в готовые фундаменты, относятся типы 1.2, 4.1, 4.3, 5, 6.1, 6.2 и 6.3 по ГОСТ 24379.1-2012.
Изогнутые болты (тип 1.2) устанавливают в колодцах готовых фундаментов с последующим заполнением колодцев бетоном. Болты типа 1.2 рекомендуются в тех случаях, когда не могут быть установлены болты в просверленные скважины.
Болты съемные (типы 4.1, 4.3) устанавливаются после бетонирования фундаментов в специальные анкерные устройства, заранее предусмотренные в массиве фундамента. Анкерную арматуру таких болтов устанавливают до бетонирования, а шпильки монтируют после устройства фундамента. Болты съемные рекомендуется применить главным образом для крепления тяжелого прокатного, кузнечно-прессового и другого оборудования, вызывающего большие динамические нагрузки, а также в случаях, когда болты в процессе эксплуатации оборудования подлежат возможной замене.
Болты прямые (тип 5) закрепляют в просверленных скважинах готовых фундаментов с помощью синтетического клея (эпоксидного или силоксанового) или виброзачеканкой цементно-песчаной смесью. Болты, закрепляемые с помощью эпоксидного клея, могут эксплуатироваться при расчетной температуре наружного воздуха от -40°С и при нагреве бетона до +50°С. Болты, закрепляемые силоксановым клеем, эксплуатируются при температурах -40°С ... +100°С.
Распорные болты с разжимной цангой (тип 6.1) закрепляются в скважинах с помощью съемных инвентарных монтажных трубок, которые служат для распора цанг. После закрепления болта в скважине трубка снимается. Аналогом болтов типа 6.1 являются болты самоанкерующиеся распорные по ГОСТ 28778-90.
Установка и закрепление фундаментных конических болтов (типы 6.2, 6.3) цементно-песчаной смесью осуществляются путем вибропогружения болтов в просверленные скважины готовых фундаментов, заполненные раствором на 2/3 их глубины. Вибропогружение болтов, как правило, осуществляется теми же инструментами, которыми сверлятся скважины.
Технические требования для анкерных фундаментных болтов
Механические свойства фундаментных болтов должны соответствовать требованиям ГОСТов на стали, из которых изготовлены болты. Качество применяемого материала болтов должно подтверждаться сертификатами металлургического завода. По требованию Потребителя шпильки фундаментных болтов могут быть испытаны на растяжение и ударную вязкость.
Выбор материала шпилек фундаментных болтов осуществляется по ГОСТ 24379.1-2012 в зависимости от географического положения стройки. Климатические районы определены ГОСТ 16350-80, определяющему районирование территории РФ и СНГ по критерию средних температур января, влажности воздуха и другим климатическим параметрам. Для экспортрных поставок материалы болтов принимают с учетом климатических районов по ГОСТ 15150-69.
При расчете креплений с использованием фундаментных болтов проектировщики должны руководствоваться Сводом Правил СП 43.13330.2012 "СНиП 2.09.03-85 Сооружения промышленных предприятий" и Пособием МДС 31.4-2000 "Пособие по проектированию анкерных болтов для крепеления строительных конструкций и оборудования". Эти документы определяют методики расчета, нормы расчетных нагрузок, правила установки анкерных фундаментных болтов ГОСТ 24379.1-2012 (взамен ГОСТ 24379.1-80).
Глубина заделки фундаментрных болтов в бетонные основания определяется действующими нормами и стандартами. В частности СНиП 2.09.03-85 определяет минимальные глубины заделки по каждому типу болтов, а в МДС 31.4-2000 подробно изложены методики расчета глубины заделки с учетом марок бетона и прочностных характеристик болтов.
