Молниеотводы H=30,0м, H=24,6м, H=17,4м с площадками обслуживания

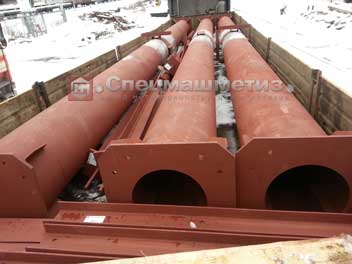

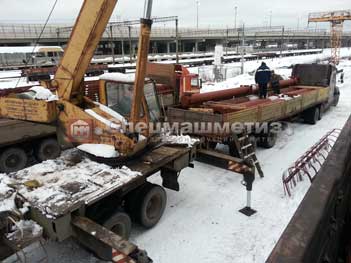

Отгружены молниеотводы H=30,0м, H=24,6м, H=17,4м из стали 09Г2С железнодорожным транспортом на станцию Карская (п-ов Ямал). В состав поставки вошло 5 комплектов молниеотводов с площадками обслуживания, стремянками, ограждениями: 3шт по 30м, 1шт - 24,6м, 1шт - 17,4м.

Заказ запущен в работу 15.01.2016. Специалисты Инженерной службы Спецмашметиза разработали рабочую документацию КМД к 25.01.2016, после чего цех металлоконструкций приступил к производству.

Конструктивно мачта молниеотвода H=30,0м состоит из четырех секций: С1 - нижний ярус высотой 10,6м из трубы 530мм; С2 - вторая секция высотой 11,5м из трубы 377мм; С3 - третья часть из трубы 219мм высотой 2,5м; С4 - молниеприемник из круга 25мм высотой 5,4м с ребрами жесткости. Сборка мачты выполняется через фланцы секций болтами М20.09Г2С с проваром монтажными швами. Площадки обслуживания крепятся к секциям С1 и С2 болтами М20 и монтажными сварными швами. Верхняя площадка обслуживания 2000х2400мм располагается на отметке +22,6м от уровня земли.

Для обеспечения точности сборки и обеспечения соосности секций на монтаже сварочные работы выполнены с жесткими допусками перпендикулярности фланцев. После сварочных работ ОТК завода проведен контроль геометрических размеров. Все металлоконструкции огрунтованы с осблюдением технологии на участке окраски завода Спецмашметиз.

Отгрузка выполнена с опережением срока на 1,5 недели.

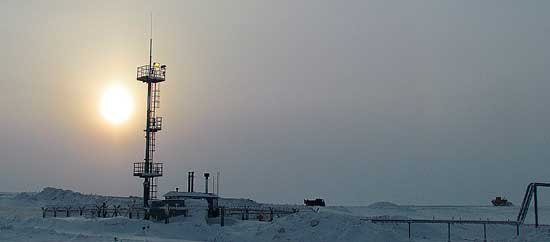

Молниеотводы предназначены для защиты крановых узлов газопровода "Бованенково-Ухта", являющегося частью "Северного Потока". Газ с Бованенковского месторождения подается европейским потребителям ПАО "Газпром". Применение легированной стали 09Г2С-6 обусловлено суровымы климатическими условиями полуострова Ямал.
